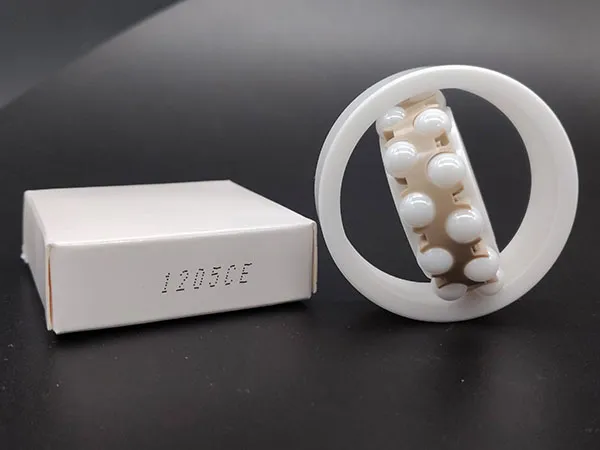

12、13、22调心系列轴承

在矿山机械、冶金机械、输送系统及重型工业应用中，轴承常需在高载荷、轴向偏移及恶劣环境下长期稳定运行。12、13、22系列自调心滚子轴承专为此类工况设计，凭借其卓越的自调心能力和承载性能，已成为众多工业设备的核心传动部件。

邮件咨询获取报价

产品详情

什么是调心球轴承？

调心球轴承采用双排滚子结构，带有球形滚道，使轴承能够自动补偿运行过程中轴与壳体之间的轻微错位。这一结构优势使它们即使在设备安装错误、轴挠度或热变形的情况下也能保持平稳运行，显著减少异常磨损和故障风险。

12、13、22 系列调心球轴承参数

12、13和22系列调心球轴承的尺寸
12、13和22系列调心球轴承的尺寸
1	2	3	4	5	6	7	8	9	10	11	12	13
型号	内径	外径	宽度	中心径	球径	球数	外沟	外内径	沟心距	内沟	内径和外径	沟曲率
1200	10	30	9	19.56	4.7625	8*2	24.79	23.3	4.2	14.79	16.05	2.45
1201	12	32	10	21.48	4.762	10*2	26.78	25.2	4.8	16.71	18.2	2.45
1202	15	35	11	24.41	5.556	10*2	30.56	28.8	5.4	18.854	20.6	2.86
1203	17	40	12	27.92	5.556	12*2	34.09	32.5	5.711	22.36	24.2	2.86
1204	20	47	14	32.96	6.35	12*2	39.97	37.31	6	26.65	28.81	3.27
1205	25	52	15	38.2	7.144	12*2	45.95	43.1	6.848	31.05	33.21	3.68
1206	30	62	16	45.4	7.938	14*2	53.93	51.9	7.407	37.438	40.2	4.08
1207	35	72	17	53.3	7.938	16*2	61.89	59.5	8.113	45.36	48.1	4.08
1208	40	80	18	60.5	8.731	16*2	69.56	67.5	8.797	51.5	53.7	4.5
1209	45	85	19	64.32	9.525	15*2	75.2	73		55.47	58.27	4.9
1210	50	90	20	69.5	9.525	15*2	79.64	77.4	9.295	59.97	62.7	4.9
1211	55	100	21		10.319
1212	60	110	22	85.8	11.1125	19*2		95.8		75.7
1213	65	120	23	92	12
1214	70	125	24	96.2	12
1215	75	130	25	102.7	12.7	18*2	116.02	113.6	11.3	90	93.8	6.54
1216	80	140	26	111.3	12.7
1217	85	150	28		14.288
1218	90	160	30
1300	10	35	11	22.5	5.556	9*2		27.2		16.94	18.9	2.86
1301	12	37	12
1302	15	42	13
1303	17	47	14
1304	20	52	15	36.13
1305	25	62	17	43.53
1306	30	72	19	51.42	9.525	13*2		59		41.78	44.5	4.9
1307	35	80	21	59	10.319	14*2
1308	40	90	23	66	11.1125	14*2	77.95	74.5	10.559	54.887	58.7	5.72
1309	45	100	25	73
1310	50	110	27	80.58	13.494	12*2	95.08	92.1	12.651	67.08	71.8	6.94
1311	55	120	29
1312	60	130	31
1313	65	140	33	102.5	15.081	12*2
1314	70	150	35	112.1					16.7
2200	10	30	14
2201	12	32	14
2202	15	35	14	24.41	5.556	10*2	30.56	28.8		18.854	20.8	2.86
2203	17	40	16		6.35	11*2		32.8		21.5	23.8
2204	20	47	18	33	7.144	12*2		38.6		25.7	27.9	3.67
2205	25	52	18	37.8	7.144	12*2		43.5		30.7	33.3	3.67
2206	30	62	20	45.3	7.938	12*2	54.548	51.7		37.34	39.8	4.08
2207	35	72	23	52.67	9.525	12*2	62.82	60.6		43.15	46.3	4.9
2208	40	80	23	59.3	9.525	16*2	70.36	67.4		49.77	52.8	4.9
2209	45	85	23	64.5	9.525	16*2	75.225	72.6	12.5	55	57.7	4.9
2210	50	90	23	70
2211	55	100	25
2212	60	110	28	85	12.7	15*2				72.3
2213	65	120	31
2214	70	125	31	97.5	13.494	18*2	111.5	109		84	88.7	6.94
2310	50	110	40	78.8	17.4625	12*2	99.201	92.5	21.9	61.3	66.8	8.99

12 / 13 / 22系列的结构特征与差异

●12系列调心球轴承

12系列轴承结构紧凑，外部尺寸相对轻便，适合中等负载和高速需求。
它们常用于空间有限但需要作稳定性的机械和设备。

功能概述：

体积小巧，安装灵活

良好的居中性能

适合连续运行

● 13系列调心球轴承

在保持紧凑设计的同时，13系进一步提升了承载能力，适合频繁更换载荷或冲击载荷的应用。

功能概述：

更高的径向承载能力

对安装误差的容忍度很高

适用于中重型工业设备

● 22系列调心球轴承

22系列是最广泛使用的球面滚子轴承系列之一，结合了高载重能力和稳定的运行性能，以应对重载、低速和严苛的工作环境。

功能概述：

极强的径向和一定轴向载荷能力

适应高冲击、强烈振动环境

长寿命和低维护频率

核心性能优势

1. 自动自校对准，降低设备故障率

即使轴线偏移，轴承仍能自动调整行进角度，有效减少边缘应力集中，延长轴承及整个机床的使用寿命。

2. 高承载能力，适合重载工作条件

双排滚子结构使轴承能够承受较大的径向载荷，同时还能承受一定方向的轴向力，适合重型设备的长期运行。

3. 稳定运行，降低维护成本

合理的内部结构和滚子分布，使高负载轴承仍能保持稳定运行，有助于减少停机时间和维护费用。

4. 对复杂环境的广泛适应

无论是尘埃、高湿度、震动和震动，还是高负载持续运行，12 / 13 / 22系列都能保持可靠的性能。

典型应用

采矿、破碎和筛选厂

冶金与连续铸造设备

水泥线和旋转机

输送系统、齿轮箱

风扇、纸张和重型机械

如何选择合适的系列？

选择型号时，建议考虑以下因素：

设备载重尺寸（中重型）

安装空间限制

轴向错位的存在

运行速度与工作条件

对于重载和高冲击条件，22系列通常是更安全的选择;对于更高的紧凑性和速度要求，12系列或13系列更为有利。

稳定的运行始于可靠的轴承

12、13和22系列调心球轴承因其成熟的结构设计和可靠的性能，广泛应用于各种工业设备中。这一系列轴承无疑是追求长期稳定运行、降低维护成本并提升整台机器可靠性的用户的值得信赖的选择。

如需具体型号参数、定制选择或应用建议，请联系我们世博寻求专业支持。
