UC外球面轴承

在各类工业传动与输送设备中，轴承不仅承担支撑与旋转的基本作用，还直接影响设备的稳定性和使用寿命。UC 外球面轴承，亦称UC型外球面轴承或带紧定螺钉轴承，因其安装便捷、适应性强、成本效益高等特点，在机械装备的轻载至中载工况下应用广泛，是众多工程项目中的“常用轴承类型”。它们被广泛应用于轻至中载机械设备，并在许多工程项目中被视为“常用轴承”。

邮件咨询获取报价

产品详情

为什么选择UC外球面轴承

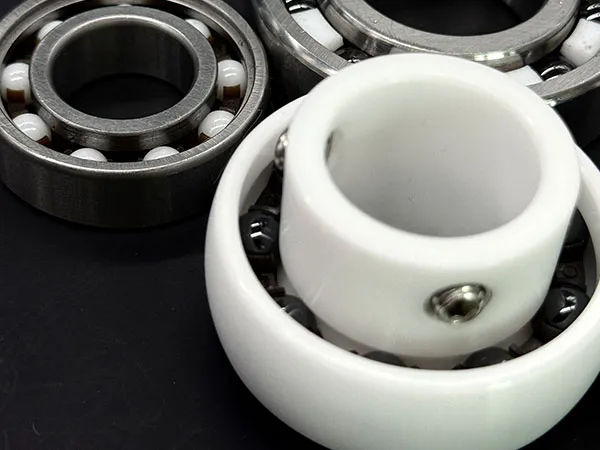

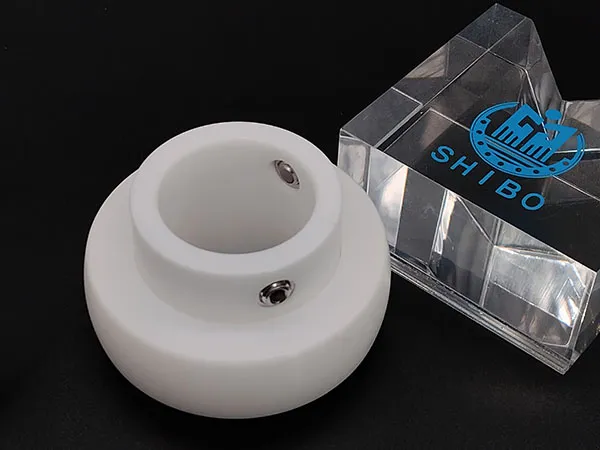

UC 外球面轴承是指具有球面内圈和球面外圈的轴承，通常与固定壳体一起使用。内环两侧均装有紧定螺钉，可直接固定在轴上，无需复杂的肩部或干涉接合，大大降低了安装和维护的难度。

由于外环的球形结构，UC 外球面轴承可以在一定范围内实现自对齐，即使安装过程中存在轻微偏心或轴不完全同轴，也能保持平稳运行，这使它们在实际工业环境中尤为实用。

UC 外球面轴承参数

UC 外球面轴承尺寸


型号	内径	外径	外宽	内宽	中心径	球径	球数	外沟	外内径	沟槽曲率	内沟	内径和外径	沟槽曲率	螺丝
UC200	10	40	14	27.4
UC201	12	40	14	27.4	28.9	6.747	7	35.65	33.6	3.47	22.15	24.6	3.47
UC202	15	40	14	27.4	28.9	6.747	7	35.62	33.6	3.47	22.15	24.6	3.47	M5*0.8
UC203	17	40	14	27.4	29	6.747	7	35.62	33.6	3.47	22.15	24.6	3.47	M5*0.8
UC204	20	47	17	31	34.5	7.938	8	42.451	39.7	4.05	26.562	29.3	4.05	M6*1.0
UC205	25	52	17	34.1	39	7.938	9	46.951	44.2	4.05	31.062	33.8	4.05	M6*1.0
UC206	30	62	19	38.1	46.5	9.525	9	56.038	52.2	4.91	36.975	40.8	4.91	M6*1.0
UC207	35	72	20	42.9	53.5	11.1125	9	64.625	60.2	5.82	42.388	46.8	5.82	M6*1.0
UC208	40	80	21	49.2	60	12	9	72.01	67.2	6.29	48	52.8	6.29	M6*1.0
UC209	45	85	22	49.2	66	12	10	78.01	73.2	6.29	54	58.8	6.29	M8*1.25
UC210	50	90	22	51.6	70	12.7	10	82.7	77.6	6.54	57.3	62.4	6.54	M8*1.25
UC211	55	100	25	55.6	77.5	14.288	10	91.806	86.1	7.5	63.21	68.9	7.35
UC212	60	110	27	65.1	85	15.081	10	100.1	94.1	7.76	69.92	76	7.76
UC213	65	120	29	65.1	92.5	16.669	10	109.19	103.1	8.58	75.8	81.8	8.58
UC214	70	125	30	74.6	97.5	17.463	10	114.96	108.9	8.99	80.03	86.1	8.99
UC215	75	130	30	77.8	102.5	17.463	10	119.96	113.9	8.99	85.03	91.1	8.99
UC216	80	140	33	82.6	110	19.05	10	129.05	122.3	9.81	90.95	97.6	9.81
UC217	85	150	35	85.7	117.5	19.05	10	136.5	129.8	9.81	98.4	105	9.81
UC218	90	160	37	96	125	20.638	10	145.6	138.3	10.62	104.3	111.5	10.62

UC305	25	62	20	38
UC306	30	72	23	43
UC307	35	80	25	48
UC308	40	90	27	52
UC309	45	100	29	57
UC310	50	110	32	61
UC311	55	120	34	66
UC312	60	130	36	71
UC313	65	140	38	75
UC314	70	150	40	78
UC315	75	160	42	82
UC316	80	170	44	86
UC317	85	180	46	96
UC318	90	190	48	96
UC319	95	200	50	103
UC320	100	215	54	108
SB201	12	40	12	22	29	6.747	8	35.674	33.5	3.48	22.18	24.5	3.48	M5*0.8
SB202	15	40	12	22	29	6.747	8	35.674	33.5	3.48	22.18	24.5	3.48	M5*0.8
SB202-10	15.875	40	12	22	29	6.747	8	35.674	33.5	3.48	22.18	24.5	3.48	M5*0.8
SB202-16	16	40	12	22	29	6.747	8	35.674	33.5	3.48	22.18	24.5	3.48	M5*0.8
SB203	17	40	12	22										M5*0.8
SB204	20	47	14	25	34.5	7.938	8	42.451	39.7	4.16	26.56	29.3	4.05	M6*1.0
SB205	25	52	15	27	39	7.938	9	46.951	44.2	4.16	31.06	33.8	4.16	M6*1.0
SB206	30	62	16	30	46.5	9.525	9	56.038	52.2	5	36.97	40.1	5	M6*1.0
SB207	35	72	17	32										M6*1.0
SB208	40	80	18	34										M8*1.25
